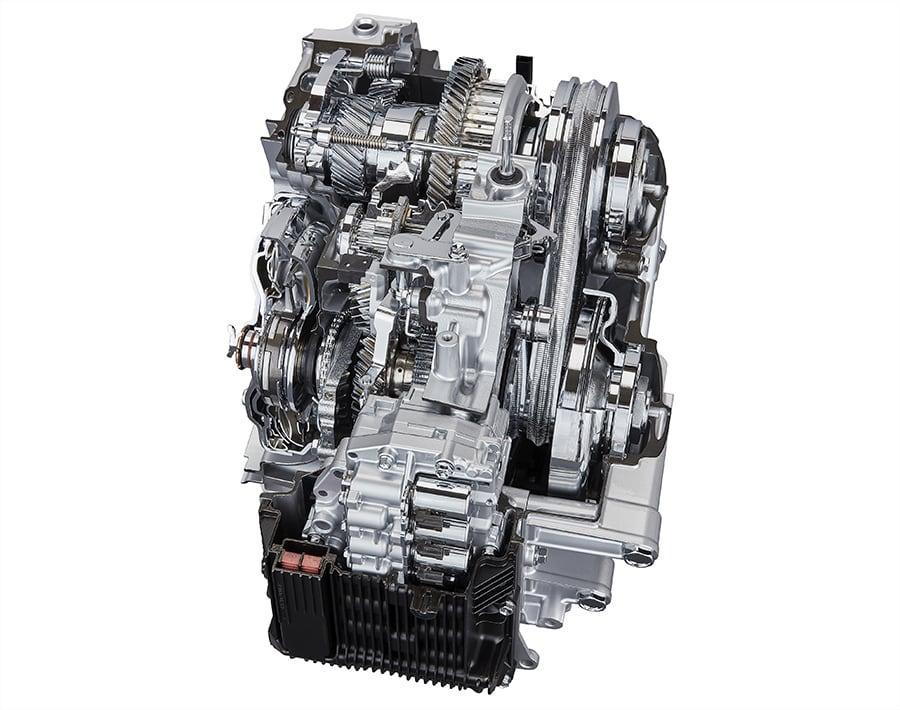

Новый вариатор Toyota Direct Shift-CVT

Новый вариатор Toyota Direct Shift-CVT

Главное достоинство вариатора с точки зрения инженера – плавное изменение передаточного числа. Благодаря этому на любой скорости автомобиля можно подобрать именно такое передаточное число, чтобы двигатель работал в оптимальном режиме. Однако с точки зрения водителя это становится недостатком: при нажатии на акселератор двигатель почти не меняет обороты, и человек теряет привычное по более традиционным трансмиссиям «чувство автомобиля». Особенно это не понравилось американцам, а ведь это один из крупнейших рынков сбыта для японских компаний. Да и сам вариатор в чистом виде не идеален, поэтому современные трансмиссии такого типа получили гидротрансформатор. Новый вариатор Toyota под названием Direct Shift-CVT отличается тем, что у него есть и дополнительная зубчатая передача – Toyota назвала ее Launch gear, «стартовой передачей». Именно на ней автомобиль трогается с места и разгоняется до скорости 25 км/ч и более, в зависимости от того, насколько интенсивно водитель нажимает педаль акселератора. Затем зубчатой зацепление выключается, и в дело вступает вариатор.



Меньше – значит легче и лучше

Дополнительная ступень решила сразу несколько проблем. Трогание с места и разгон сильно нагружают двигатель и трансмиссию. КПД зубчатого зацепления выше, чем вариатора, и «стартовая передача» снижает потери именно при повышенных нагрузках.

Поскольку зубчатая пара позволила расширить диапазон передаточных чисел (пусть и только добавив в него одну точку), появилась возможность несколько уменьшить диапазон изменения передаточных чисел вариатора. Если в предыдущей модели диапазон был 6,5, то в Direct Shift-CVT общий диапазон 7,5, а диапазон вариатора – 5,0. Благодаря этому появилась возможность уменьшить размеры деталей вариатора, а значит – и их массу, а с ней и потери от инерции. Toyota пишет, что снижение достигло 40 процентов.

Для ускорения изменения передаточных чисел уменьшен угол между шкивами с 11 градусов до 9. В итоге каждое сближение или раздвигание шкивов приводит к более быстрому изменению перемещению ремня. Скорость изменения передаточных чисел выросла на 20 процентов.

В этом трансмиссии помогает также новый, более эффективный насос.

Результатом уменьшения потерь и более эффективной работы, по данным Toyota, стало снижение расхода топлива на шесть процентов.

Еще одна «десятка»

Как и практически все современные вариаторы, Direct Shift-CVT дает водителю возможность самому выбирать передачи. Всего у этой трансмиссии 10 фиксированных ступеней – на данный момент это рекорд для вариаторов, да и вообще автоматических трансмиссий. Гидромеханическая коробка Direct Shift-10AT устанавливается на Lexus LC и LS. Кроме Toyota десятиступенчатые АКП на легковые автомобили устанавливают Ford, General Motors и Honda.

Похоже, но не то же

Решение, использованное Toyota, заставляет вспомнить о вариаторе Jatco CVT7 (JF015E), который производят почти 10 лет, с июля 2009 года – это первый в мире вариаторы с механическим двухступенчатым редуктором. Однако компания JATCO поставила вариатор и редуктор последовательно, и крутящий момент всегда передаётся через одну из зубчатых пар и вариатор.
А в Direct Shift-CVT зубчатая пара и вариатор задействованы, так сказать, попеременно-параллельно – момент передает либо зубчатая пара, либо ремень на шкивах.

Вставить видео:

Как работает вариатор Jatco CVT7

Детские болезни

Трансмиссия Toyota Direct Shift-CVT разработана совместно с компанией Aisin AW Co., Ltd. Производит ее сама Toyota. В России ее можно увидеть на новом кроссовере Lexus UX 200.

А в США еще осенью поступила в продажу Toyota Corolla Hatchback 2019 модельного года, которая оснащается этим вариатором. Получит его и седан Corolla, который в этом году появится на китайском рынке.

В декабре прошлого года стало известно об отзыве всех Corolla Hatchback, проданных в США. Выяснилось, что их гидротрансформатор может внезапно отказать, и автомобиль будет обездвижен. Дилеры должны связаться с владельцами и заменить трансмиссию. По данным американских СМИ, вариаторы пока в дефиците, поэтому дилеры не спешат с оповещением владельцев.

Зато можно быть уверенными, что когда новая Corolla с Direct Shift-CVT дойдет до Европы и России, она уже будет избавлена от «детcких болезней». Toyota уже объявила о начале поставок новой Corolla в Россию, но пока только с двигателем 1,6 л/122 л.с. и вариатором прежнего поколения Multidrive.
